As cintas transportadoras de malha de arame tecido operam com temperaturas que variam de -80°C a 1200°C.

Cinturão transportador de malha tecida Introdução

As cintas de rede de hastes, também conhecidas como cintas transportadoras de enrober ou cintas transportadoras de flexão plana, apresentam juntas "Z-bend" especialmente projetadas na malha de fio.São perfeitos para o transporte de produtos de peso leve e médio nas indústrias de transformação de alimentos.

A correia transportadora flexível plana é o tipo mais simples entre todos os tipos de correia transportadora de malha de aço.De aço galvanizado.

A faixa transportadora flexível é construída por vários fios de loop e, em seguida, ser formada de borda diferente. A estrutura simples torná-lo econômico e leve.

A faixa transportadora de flexão plana padrão é plana e sem qualquer superfície convexa ou côncava.Com exceção da correia transportadora flexível plana padrão, existem outros dois tipos de cintas transportadoras flexíveis planas. Eles podem ser usados em diferentes aplicações para fixação e classificação.

Materiais comuns: AISI/SUS 304, 304L, 316, 316L.

Tipos de malhas:

O estilo espiral equilibrado de correia é o projeto mais comum para correia movida por atrito.
É sugerido que seja considerado em primeiro lugar em todas as aplicações, a menos que requisitos de concepção específicos determinem a utilização de outro tipo de cinto.
Proporcionando a mais ampla variedade de resistências, tamanhos de abertura, diâmetros de fio e características de superfície, o design do cinto significa que ele é facilmente rastreado e pode ser usado em temperaturas elevadas.
A escolha das malhas é praticamente ilimitada, mas depende dos requisitos da aplicação pretendida, do tamanho e peso do produto, de considerações de suporte, bem como da temperatura de funcionamento.
A natureza equilibrada deste produto em particular, composto por espirais no sentido dos ponteiros do relógio e no sentido anti-relógio, permite qualidades de rastreamento ideais para os processos em linha reta.

Uma variação do tecido espiral equilibrado do cinto, a construção de duplo equilíbrio consiste em pares de espirais interligadas direita e esquerda.Os conectores são enrolados nas malhas mais abertas e pinos retos nas especificações de malhas mais apertadas ou onde altas temperaturas de funcionamento estão sendo usadas.
Esta construção proporciona uma maior resistência e aberturas menores do que as especificações em espiral equilibrada comparáveis e é adequada para ambientes,Aplicações de processamento a temperaturas médias e elevadas.
Estes cintos podem ser fabricados em uma ampla gama de materiais, incluindo uma grande variedade de ligas de níquel-cromo.
As bordas são geralmente amarradas ou soldadas e, se necessário, podem ser adicionadas placas laterais e voos cruzados.
Estas cintas são recomendadas para aplicações onde cargas pesadas são transportadas a altas temperaturas, como em fornos de recozimento, brasagem ou carburizantes.

Este é o mais simples de todos os desenhos de correia e vem com um selvedge soldado ou com um nó.Ecrãs de malha dobráveis ou aplicações em que as características de localização não sejam críticas.

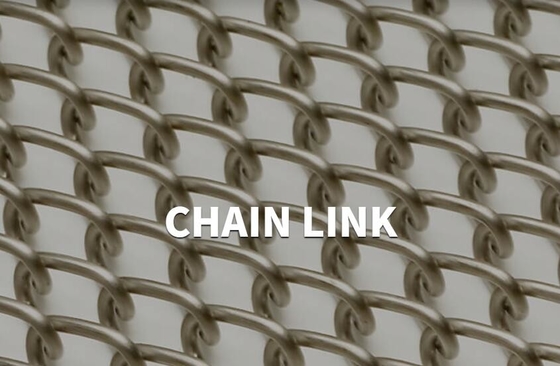

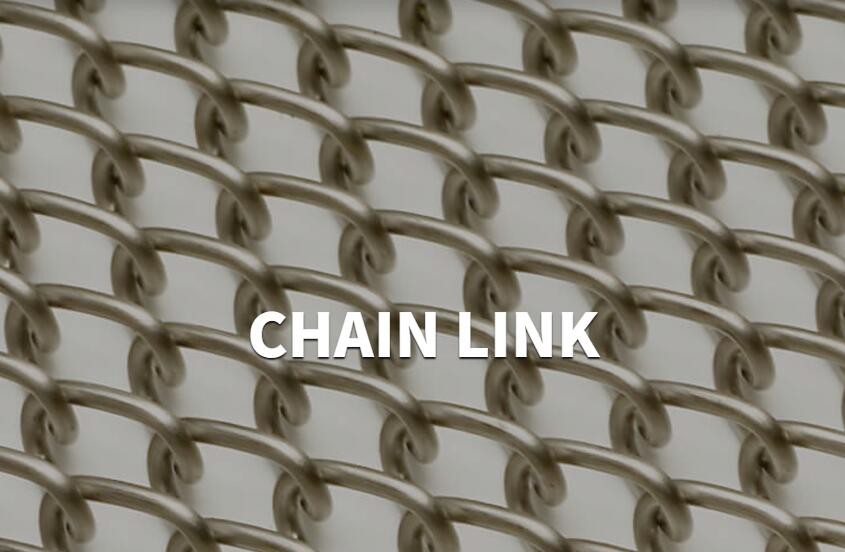

A correia de ligação de cadeia é principalmente adequada para a manipulação de produtos pequenos e de peso mais leve.A carga admissível neste tipo de correia é relativamente pequena em comparação com outros tipos de correia de arame que estão disponíveis.
A corrida reta em transportadores movidos por atrito é facilitada pela ligação de painéis à esquerda e à direita por meio de uma haste reta ou encravada.
Este desenho de correia é usado em aplicações de secagem e resfriamento leves, bem como em transporte geral.
Também são utilizados quando é necessário um custo inicial relativamente baixo, uma vez que esses cintos são muito econômicos e relativamente baratos de fabricar.

Uma correia de tecelagem pesada que tem uma resistência à tração muito elevada em comparação com a sua baixa capacidade térmica.Este projeto de cinto tem uma relação muito bom peso para carga e é usado para o transporte de cargas pesadas especialmente em temperaturas elevadas a um máximo de 1150 graus centígrados.
Esta correia é essencialmente duas vezes mais forte do que uma correia de tecido convencional e a sua construção ajuda a minimizar o alongamento e a contração da largura a temperaturas de funcionamento muito elevadas.
Este tipo de correia também tem uma superfície de transporte lisa e uma alta densidade.
As aplicações incluem processos de sinterização, recozimento, brasagem, endurecimento e temperação.

Trata-se de um estilo muito pesado de cinta de fio tecido que é muito semelhante ao projeto de haste reforçado, exceto que é composto por bobinas “dobras”.
Isto ajuda a diminuir a percentagem de área aberta, aumentando simultaneamente o peso e a resistência à tração da correia.Isto permite uma designação de malha mais próxima, que é eficiente para o transporte de peças pequenas em aplicações de fornos de alta temperatura..

A fim de obter uma correia de malha muito estreitamente tecida, é possível multiplicar o número de espirais e hastes transversais por passo e essa construção é conhecida como Cordweave ou correia de tecelagem composta.
Este tipo de correia é ideal para o transporte de objectos muito pequenos, como arroz, grãos ou elementos de fixação muito pequenos.
Se necessário, podem ser instaladas placas laterais e travas quando as mercadorias estão a ser transportadas numa encosta ou quando se transportam cargas pesadas.
A sua fabricação de precisão ajuda a minimizar o alongamento da correia e a flacidez das bordas, garantindo assim uma vida útil prolongada da correia em muitas aplicações movidas por atrito.
Esta especificação de tecelagem equilibrada composta é extremamente suave e sua alta densidade garante que o calor seja transferido uniformemente por toda a largura da correia a temperaturas elevadas.
Amplamente utilizado para as bandas de cozimento, este tecido de cinto também pode ser fabricado com fios espirais achatados para uma superfície ainda mais lisa e estável ao transportar objetos instáveis.
Este desenho da correia é predominantemente utilizado na indústria de panificação para processamento, biscoitos, bolachas e uma variedade de produtos alimentares.

Cintos espirais planos são malhas muito bem montadas, compostas de espirais direita e esquerda, para auxiliar suas capacidades de rastreamento recto.Estes cintos estão ligados por hastes retas e estão disponíveis com uma, U-pin ou selvedge escada.
Este tipo de correia produz uma superfície de transporte muito lisa, o que a torna adequada para o transporte de artigos com uma base relativamente pequena que requerem um suporte uniforme.
Utilizado principalmente em aplicações em que são necessárias pequenas aberturas em conjunto com uma superfície de transporte plana.
Essas cintas são usadas principalmente em padarias e aplicações de lavagem de máquinas.
As cadeias laterais, os voos cruzados e as placas laterais também podem ser adicionados a estes cintos quando for necessária uma configuração de acionamento positivo.

As cintas de malha de arame tecido com accionamento por cadeia devem ser consideradas sempre que o tempo, a transferência ou o accionamento por correia positiva forem importantes.Transporte a longa distância ou transporte de artigos através de líquidos de apagamento, óleos de cozinha ou outros ambientes escorregadios.
Há uma grande variedade de especificações, dependendo do tamanho do produto transportado.
A correia de tecelagem em espiral equilibrada deve ser considerada em primeiro lugar para as correias com arestas de cadeia, uma vez que é econômica,vem em uma ampla gama de diâmetros de fio e tamanhos de abertura e é adequado para a maioria das aplicações.
Uma correia de tecido convencional é mais fácil de limpar devido ao tecido ter aberturas desobstruídas.
As cintas acionadas por cadeia também facilitam a adição de características especiais, como placas laterais e voos cruzados, quando necessário.
A selecção da cadeia é geralmente determinada pela resistência e velocidade da correia necessárias em conjunto com a temperatura de carga e de funcionamento do processo.

Características:

Ideal para aplicações em processos automatizados ou semiautomatizados que operam com temperaturas que variam de -80°C a 1200°C.
Área aberta que permita uma drenagem eficaz e o fluxo de ar quente ou frio e vapor
Resistente à corrosão e aos ataques ácidos
Configurações flexíveis em uma ampla gama de materiais
Boa relação força/peso
Eficácia em termos de custos

Aplicações:

Processamento de géneros alimentícios
Aplicações industriais
Aplicação em mineração
Aplicações agrícolas

Embalagem:

Deformado com material plástico à prova d'água, depois numa caixa de madeira.
